基本原理

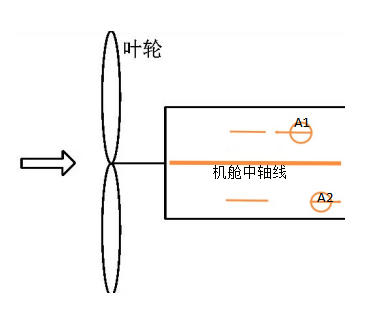

風向測量準確性是影響風力發電機生產效率的重要因素之一。風速風向傳感器安裝到風力發電機上時，根據具體安裝位置，風向軸指向應與風力發電機中軸線重合或者平行，如圖1所示，A1和A2分別是兩條與機艙中軸線平行的風速風向傳感器風向軸線。風向軸與機艙中軸線二者重合或者平行的一致性越好風力發電機迎向主風向準確度就越高，相應的生產效率就越高。

圖1  傳感器風向軸方向與中軸線平行

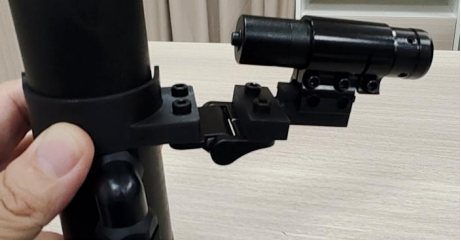

對正儀指針與風速風向傳感器N方向對齊時，激光器十字線只能根據鉸鏈彎折角度沿風向軸方向移動。因此，只要激光器十字線的豎線與通過安裝點的中軸線或其平行線重合就能確保風向軸方向與中軸線平行。

對正儀使用步驟與方法

1.確定風力發電機中軸線及穿過傳感器安裝位置的中軸平行線

在機艙上確定風力發電機中軸線或者與中軸線平行的線作為參考線。

根據風速風向傳感器安裝位置，確定穿過安裝位置與中軸線或者與其平行的線，在相應位置劃線或者貼上標記，以便后續激光器十字線對齊。

2.使用對正儀確定傳感器的最終方向

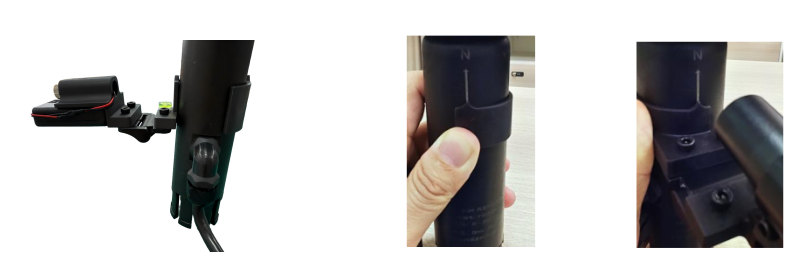

  風速風向傳感器安裝后，先對卡箍進行預緊固定，不要鎖緊；按照主控要求將N方向指向機頭或者機尾（不同型號風機要求不同），將工具卡到傳感器立柱出線部位上方，如圖2，并將對正儀的指針與N方向對齊（N方向指向機尾的話，遠端指針與N方向對齊，如圖3；反之近端指針與N方向對齊，如圖4）；打開激光器開關，同步旋轉傳感器立柱與對正儀，激光器十字線與步驟1中劃線或者標記重合時鎖緊卡箍。此時風速風向傳感器風向軸方向與中軸線平行。

            圖2  對正儀置于出線上方           圖3 遠端指針對齊       圖4  近端指針對齊
